KONSTRUKCJE - POCHODNIA LEDOWA |

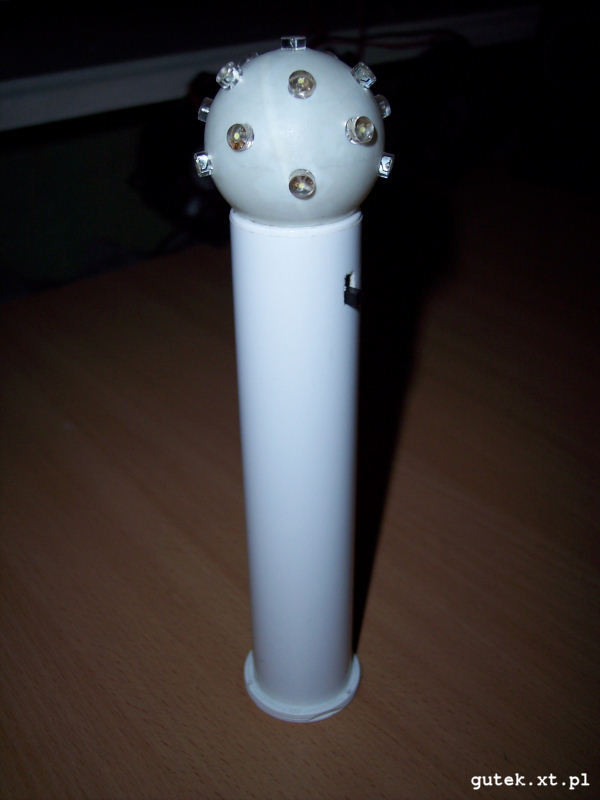

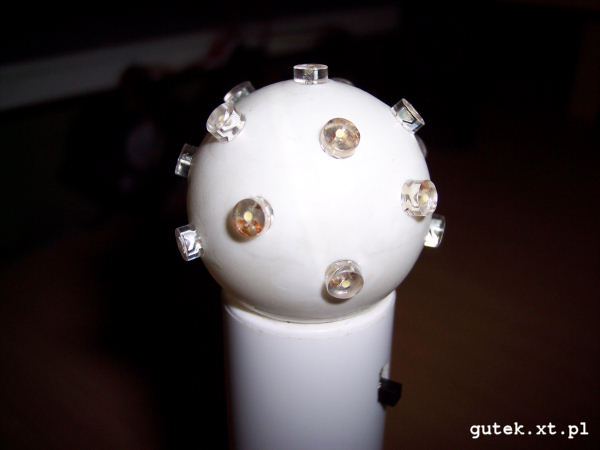

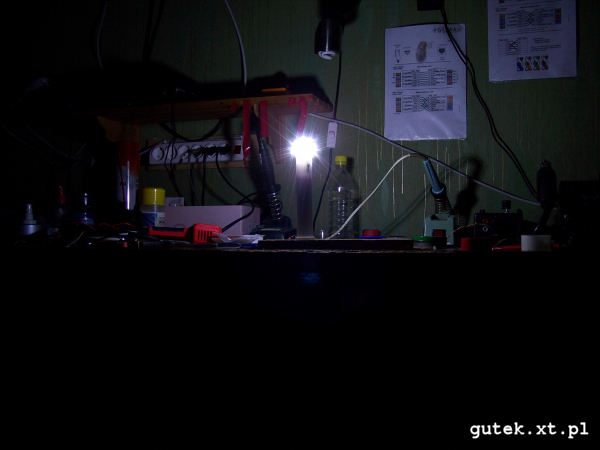

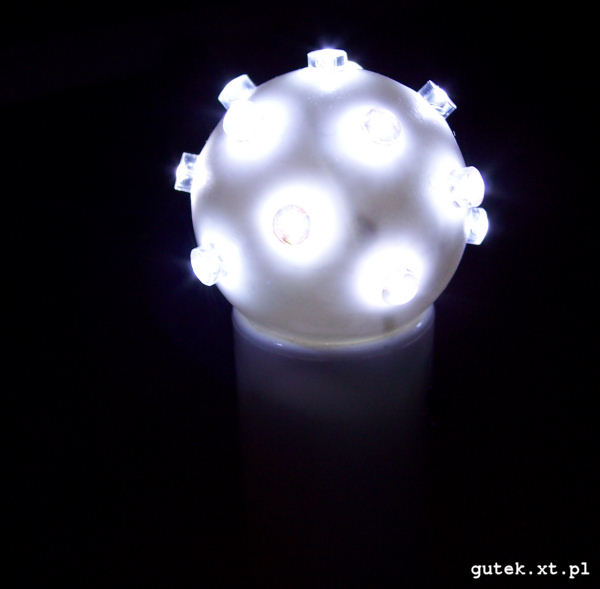

| Pochodnia ledowa, to dość nietypowa latarka. Składa się z 16 białych jasno świecących diód led. Jak widać na zdjęciach ledy są umieszczone w równych odstępach na kuli (dokładniej została do tego celu użyta piłeczka ping-pongowa), a ich końce zostały spiłowane oraz wypolerowane, tak aby światło było bardziej rozproszone. W efekcie latarka świeci równomiernie we wszystkich kierunkach. |
| Kilka słów o zasilaniu. W pierwszej wersji do zasilenia użyłem przetwornice zbudowaną na układzie MAX756 (ustawiony w tryb pracy 3,3V), zasilaną przez dwa akumulatorki R14/C. Niestety jednak ten układ niezbyt się sprawdził. Nowa wersja zbudowana jest o prostszy układ z budowany z tranzystora NPN, cewki, diody schotky'ego oraz kondensatora. Ledy połączone są po dwie sztuki równolegle, napięcie które je zasila to około 6,4V. |
| Zdjęcia: |
 |
 |
 |
 |
